如何掌握PERT图：项目成功的简单步骤
PERT图（计划评估审查技术）帮助团队有效地安排、组织和协调任务。与其条形图结构的甘特图不同，PERT图创建了一个清晰显示任务依赖关系的自由形式网络图。
这些可视化项目路线图帮助团队找到关键路径——一系列最依赖的任务，决定项目的最短完成时间。图表清楚地揭示了团队完成工作所需的时间。
想要熟练掌握这种强大的项目规划技术吗？本文将教您如何创建和使用PERT图。您还将学习如何使用Xmind来创建自己的PERT图。
什么是PERT图及其重要性
PERT图作为一种网络图，帮助项目经理通过协调任务和系统化估算任务持续时间来创建现实的时间表。计划评估和审查技术展示了项目任务的视觉地图、其顺序及依赖关系。

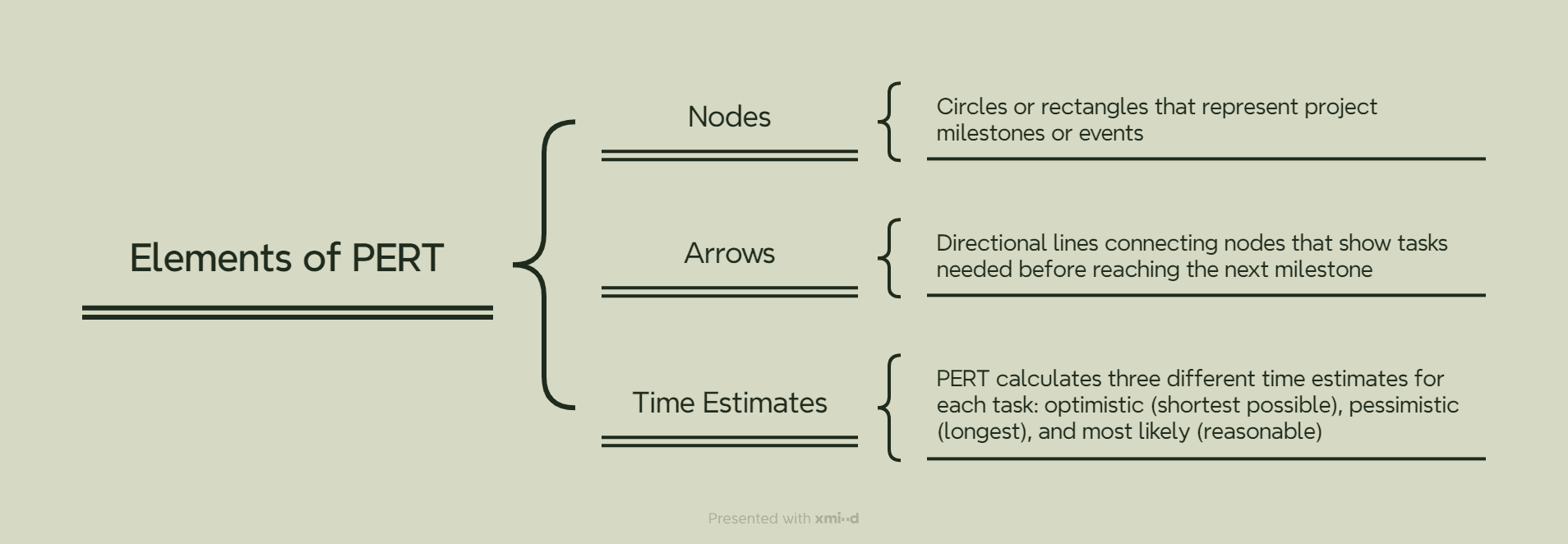

理解PERT的简单元素
PERT使用网络图来展示项目任务的流动和连接。这一可视化工具包括几个关键部分：
节点：表示项目里程碑或事件的圆圈或矩形
箭头：连接节点的方向线，显示达到下一里程碑前所需的任务
时间估算：PERT为每个任务计算三种不同时间估算：乐观（最短可能时间）、悲观（最长时间）和最可能（合理）
预期时间计算遵循这种公式：预期时间 =（乐观时间 + [4 × 最可能时间] + 悲观时间）/6。这种加权平均值比单一估算提供更现实的时间表。
PERT图在项目规划中的角色
PERT图是获得项目规划见解的好方法。它们有助于准确安排项目时间，并识别关键路径——决定项目最短持续时间的一系列最长依赖任务。
PERT图使任务依赖关系清晰，这帮助团队通过更好的规划来防止延误。项目经理可以轻松识别在调度中需要立即关注的任务。
分析还通过突出潜在瓶颈改进资源分配。具有不确定持续时间的复杂项目受益于PERT的概率方法。
PERT的假设分析功能让团队可以查看变化如何影响项目结果。团队可以发现潜在问题并找到提高效率的方法。
PERT图如何工作：组件和流程
创建有效的PERT图需要对其组件和信息流有扎实的理解。
解释节点和里程碑
节点是PERT图的生命线。这些编号的圆圈或矩形象征着项目里程碑或事件。每个节点标志着任务开始或结束的关键点。节点以三种主要方式工作：
合并事件发生在多项活动在一点会合之时
爆发事件发生在多项活动从一个点开始之时
合并和爆发事件将这些功能结合在一起
箭头和任务依赖关系
节点之间的方向箭头显示了推进项目所需的任务。这些箭头展示了活动之间的顺序和依赖关系。PERT图使用几种箭头类型：
方向箭头显示必须按特定顺序进行的依赖任务
分叉箭头表明团队可以同时完成的任务
矢量包括带有任务描述和时间估算的标签
关键路径和空余时间
关键路径显示项目中依赖任务的最长链，并决定最短完成时间。关键路径活动的延迟直接推迟项目截止日期。空余时间（或余地）显示团队可以延迟任务而不影响整体时间线的时间长度。关键路径上的任务没有空余时间。
虚拟活动和并行任务
虚拟活动呈现为显示依赖关系而不消耗时间或资源的虚线。这些线条帮助澄清任务关系，尤其是在复杂的项目中。并行任务通过分叉箭头同时运行。团队可以识别机会以并行处理任务并缩短项目持续时间。
分步指南：如何用Xmind制作PERT图
PERT图无须复杂。Xmind帮助您轻松可视化项目依赖关系并识别关键路径。

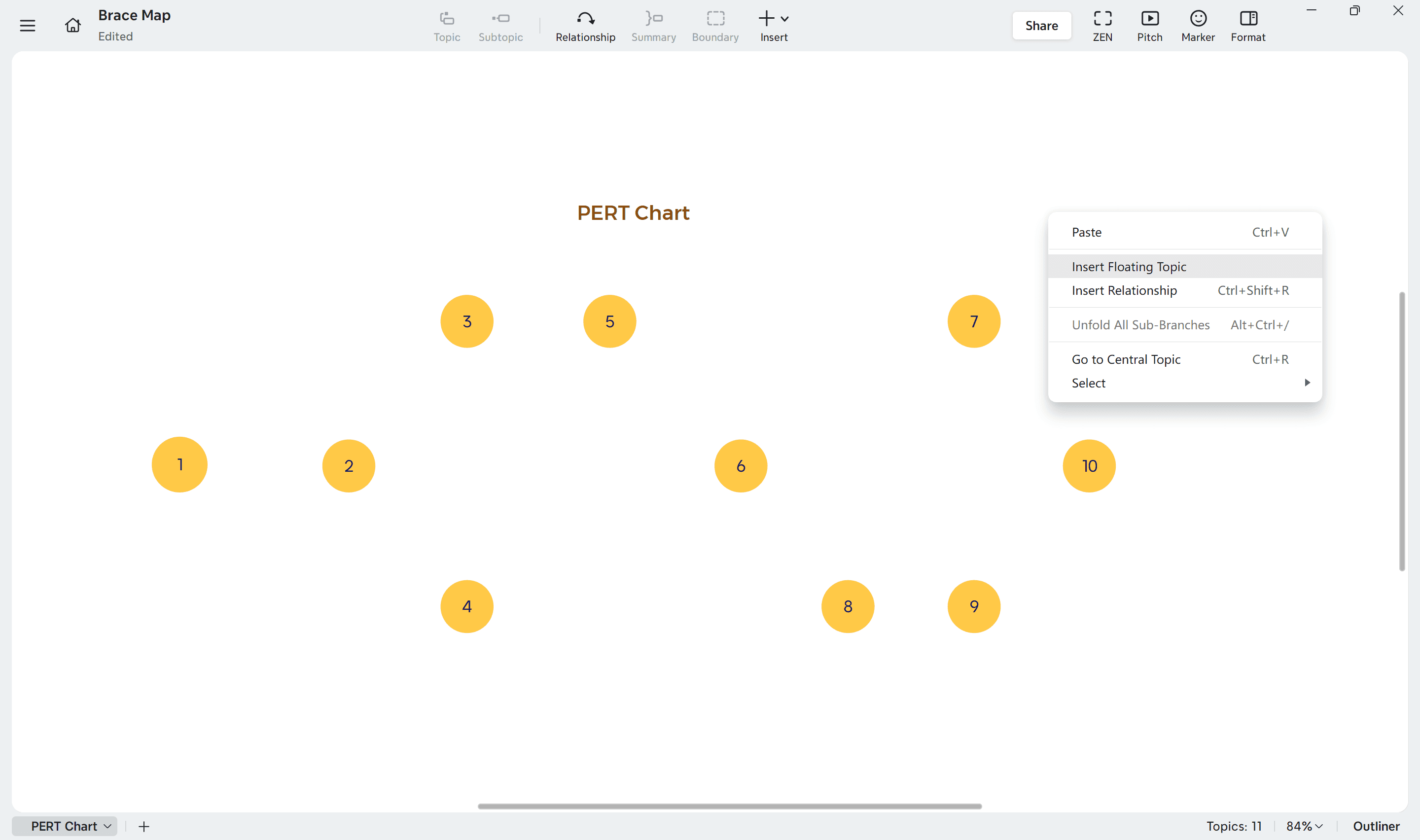

1. 列出所有节点
在Xmind中开始时，标识出所有主要节点——每个节点代表项目中的一个关键活动或里程碑。
双击空白区域或插入“自由主题”。
为每个节点重命名，使用明确、描述性的标题如设计硬件、测试软件或发布教程。
自由拖动和定位节点以安排项目的逻辑流程。
保持节点对齐，以支持可读性，从而使依赖关系和连接更容易跟随。

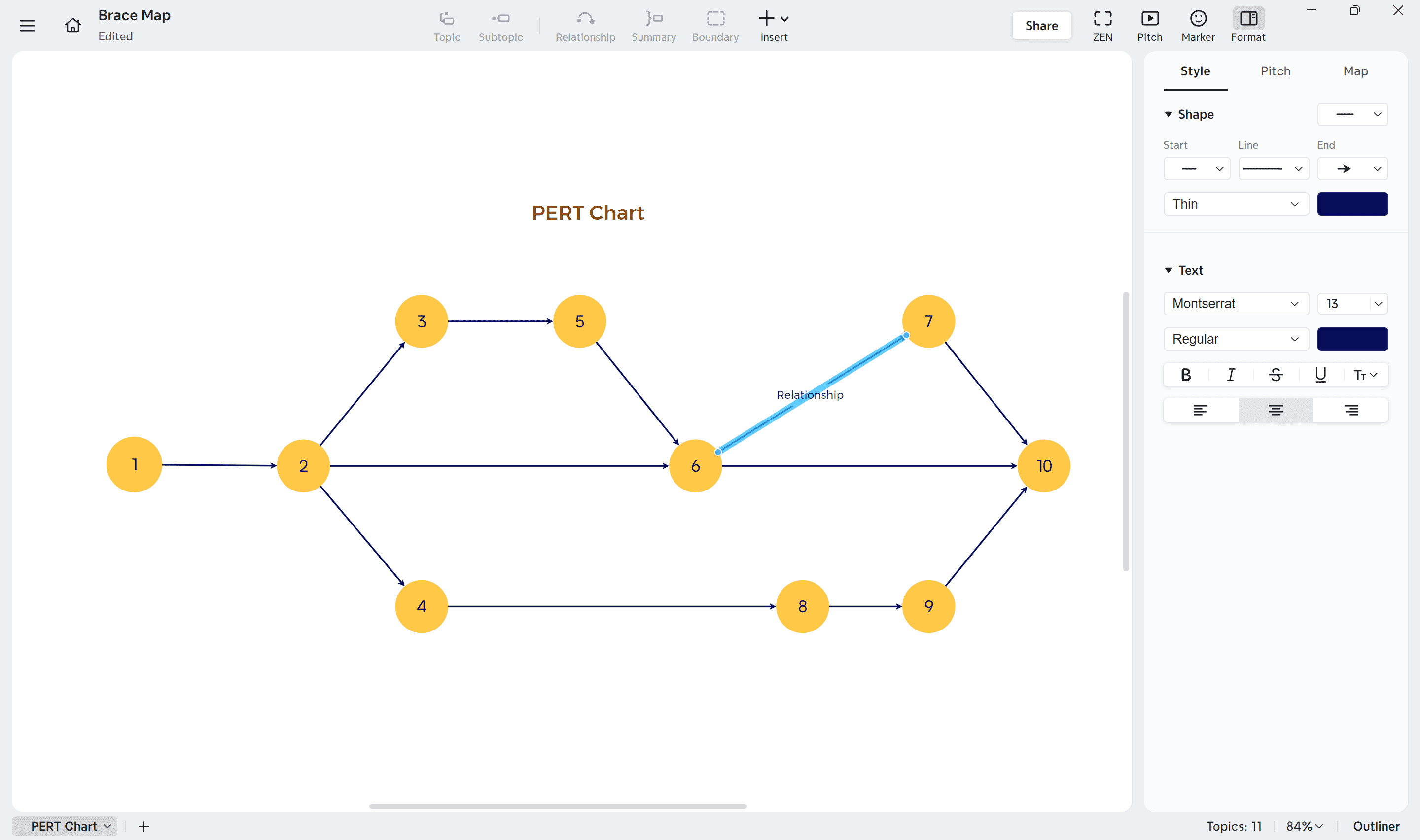

2. 用关系连接节点
放置好所有节点后，通过关系定义它们的逻辑顺序。
在Xmind中创建它们：
选择代表开始活动的节点。
点击工具栏上的“关系”图标，或右键单击并选择关系。
拖动箭头到依赖节点。
每个箭头显示一个任务依赖——哪个活动必须在另一个开始之前完成。
如果某些任务可以并行运行，从一个节点创建多个出去的箭头。
您可以通过格式 → 样式 → 线微调箭头的角度或曲率以实现更整洁、更专业的布局。

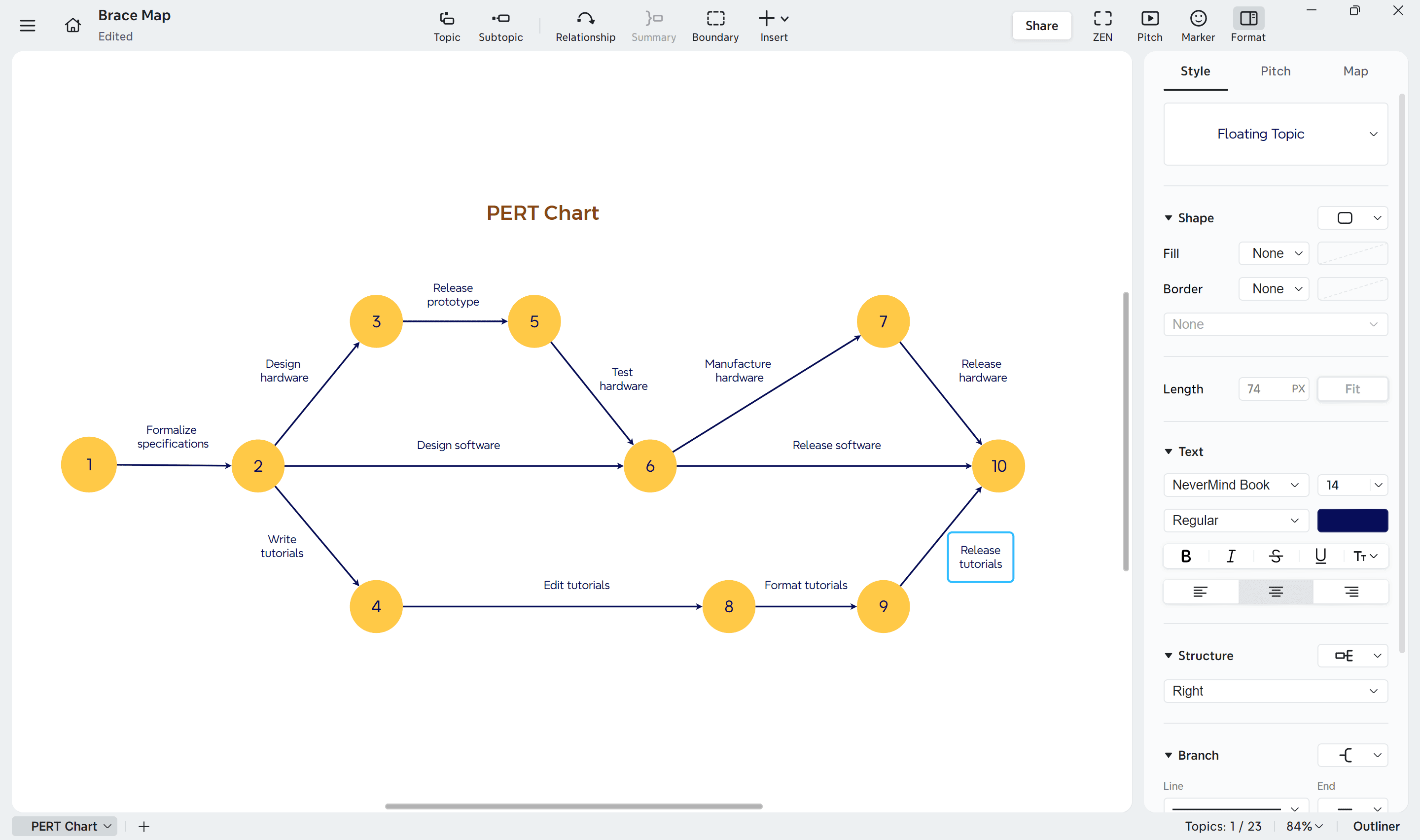

3. 标记连接上的任务
每条关系线可以包含一个标签，说明节点间的任务或交付物。
双击箭头添加如发布原型或测试硬件的标签。
在有帮助的地方添加时间估算或简要备注。
对于时间估算应用PERT公式：
(乐观时间 + 4 × 最可能时间 + 悲观时间) ÷ 6
这有助于您计算每个活动的预期持续时间，生成更准确的项目时间表。
4. 添加优先级和状态标记
在Xmind中使用标记指示任务的重要性、紧迫性或完成状态。
添加方法：
选择一个节点或箭头，打开右侧边栏的“标记”面板。
选择符号或颜色以表示不同级别的优先级或进展。
为更深入的跟踪，右键单击一个节点并选择“任务信息”以记录开始和结束日期、预期持续时间或完成百分比。
为您的标记建立一个统一的视觉系统，以便您的图表能够清晰地在团队中传达优先级和进展。
使用工具和PERT图模板
项目经理常使用专业工具创建PERT图，而不是从头开始构建。
如何有效使用PERT图模板
有效使用PERT图模板之前，必须仔细规划。需要清楚定义项目的范围并分解为可管理的任务。团队成员和利益相关者应为每个任务提供时间估算。最后一步是选择适合项目复杂度的模板。
选择模板后，通过以下方式自定义：
添加您的里程碑信息
连接节点以显示依赖关系
为每个任务添加时间估算
标记并突出关键路径
完成的模板应保存在所有团队成员可访问的中心位置，以自然地提高协作。
最佳PERT图创建器和生成器
这些强大的工具简化了PERT图的创建：
全合一思维导图和项目可视化—Xmind： Xmind通过其可视化思维导图界面提供了一种便捷的创建PERT图的方式。用户可以快速构建节点和关系以表示项目任务、依赖关系和里程碑。拖放结构允许灵活的布局调整，而内置功能如自由主题、关系、标记和任务信息提供清晰的时间线、优先级和进展可视化。Xmind还支持将地图转换为时间线或甘特视图，帮助团队从概念规划无缝转到执行跟踪——所有这些都在一个工作空间内。
集成项目管理工具： ProjectManager和ClickUp提供自动计算时间估算和关键路径的详细功能。
图示软件： Lucidchart和SmartDraw具有用户友好的界面、拖放功能和广泛的模板库。
微软解决方案： Visio和Excel包括能够很好融合其他微软产品的PERT图功能。
合适的工具选择取决于自定义选项、集成能力、协作功能以及项目的可负担定价。
结论
PERT图将改变您处理项目管理的方式。本文展示了这些强大的网络图如何帮助团队查看依赖关系、制定切合实际的时间表以及发现通向成功的关键路径。这些图表不同于其他项目管理工具，因为它们使用三点系统来考虑时间的变化。
请注意，随着项目推进，PERT图需要定期更新。通过项目生命周期的这些更新保持您的计划的准确性和相关性。此外，这让您可以进行假设分析以为将来的挑战做好准备。
PERT图为您提供了处理复杂软件开发、建筑项目或产品发布中多个活动部分的清晰度。想使您的项目规划更顺畅吗？Xmind用户友好工具帮助创建可提高项目管理技能的动态PERT图表。合适的可视化工具将帮助您自信地按时交付项目。
常见问题解答
问题1：什么是PERT中的三点估算法？
PERT中的三点估算法使用三个时间估算计算任务预期持续时间：乐观（可能的最短时间）、悲观（最长时间）和最可能（合理估算）。其公式是：预期时间 =（乐观时间 + 4 × 最可能时间 + 悲观时间）/ 6。
问题2：PERT图与甘特图有何不同？
虽然两者都是项目管理工具，但PERT图是网络图，侧重于任务依赖性和关键路径分析。而甘特图是条形图，主要显示任务持续时间和日程。PERT图更适合具有不确定时间表的复杂项目。
问题3：在项目管理中使用PERT图的好处是什么？
PERT图帮助可视化任务依赖关系、估算实际时间线、识别关键路径，并进行假设分析。它们还辅助资源分配、瓶颈识别并提供概率性的方法进行项目调度，使其对时间不确定的复杂项目具有价值。
